CAD看图王手机版是一款可以在手机上进行绘图的办公软件，用户可以用它来绘制和修改图纸，CAD Viewer已广泛应用于建筑（供暖、通风、给排水、电力、电气、结构、预算、园林等专业）、机械（加工、机床、钢格板等）、装饰、建筑及 其他行业，荣获年度推荐手机看图软件、最高效办公软件等奖项，CAD Viewer有手机版、网页版和PC版，它是为设计领域的用户创建的办公室，它改变了建筑和机械工程师的工作方式，并摆脱了 CAD 纸质图纸，非专业人士也能轻松查看DWG图纸，有需要的用户直接下载就可以开始体验使用了。
1、快速高效地顺利打开AutoCAD和天正建筑的完整版本2和3D图纸；
2、完美显示，首创云字体技术，精准显示CAD图纸信息，告别乱码烦恼；
3、绘图工具，真实CAD绘图绘图、测量、注释、搜索、捕捉等编辑功能；
4、一键同步，可扩展云存储空间，手机、电脑CAD图纸轻松同步；
5、轻松分享并支持微信、QQ、微博等社交工具，让CAD图纸交流无忧；
6、即时反馈，专业CAD客服在线解答问题，快速反馈。

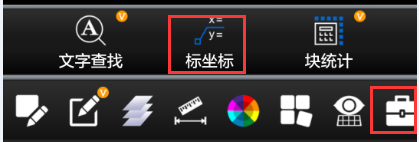

打开图纸后，点击最右侧的工具箱按钮，选择标注坐标功能。

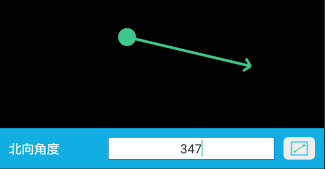

点击后，首先是需要选择北向角度，一般是默认的90度，如果需要修改，点击后面的按钮，选择在手机屏幕中点击两点，软件会自动计算这个两点直线的角度。或者直接点击90，手动输入数字。

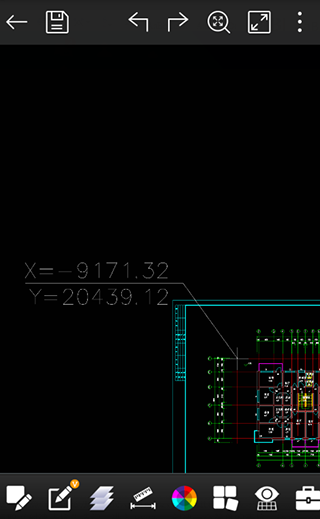

然后在图纸点击需要标注的位置，这个时候单指长按屏幕，可以弹出捕捉框，这样就可以根据捕捉点精确选择需要标注的位置。下方会显示对应的坐标点数字，如果确定坐标点正确，那么在需要标注坐标文字的地方点击一下，就会生成坐标标注。

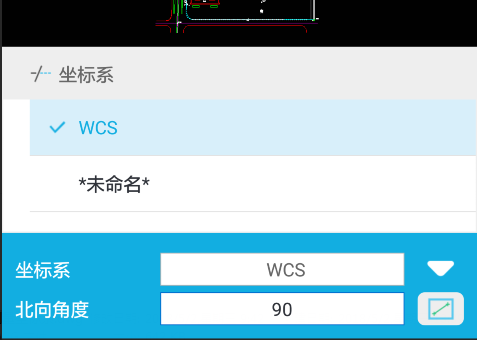

刚才这张图纸是世界坐标系，所以标注的时候自动按照世界坐标系的值进行标注，如果图纸是自定义坐标系，那么就会多了一个选择坐标系的界面，如果显示的坐标值和图纸中的坐标不一样，那么就选择另外一个坐标系试试。

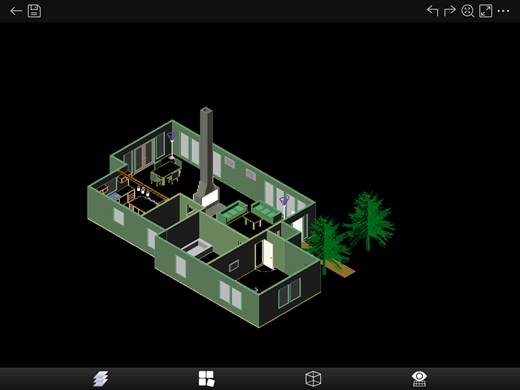

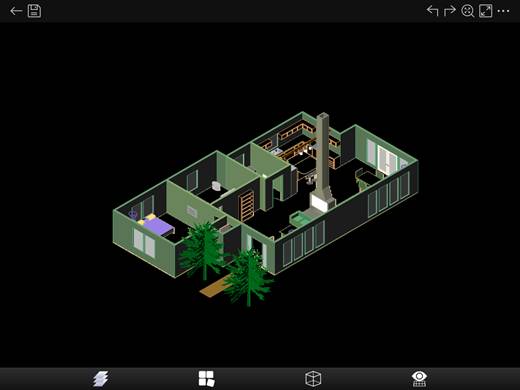

小编这里找到一张3D的图纸，用该软件打开就是这样的

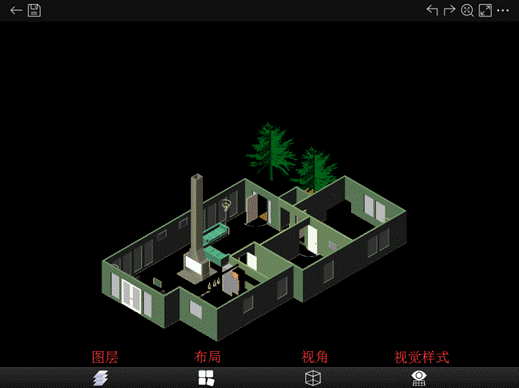

和二维的CAD看图王界面有点不一样，因为该软件检测到这是3D的图纸，直接切换到3D看图场景了，在3D模式下分别有：图层、布局、视角和视觉样式

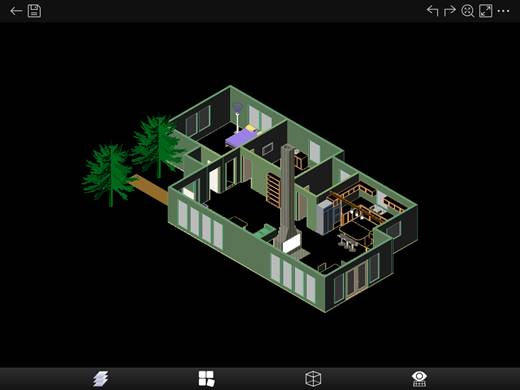

在3D看图模式下，您可以手动点击屏幕旋转您的图纸，立马360°全方位无死角的来观看，小编轻轻旋转了一下，图纸立马开始旋转
各个不同方位的情况都展示出来了
想看哪里看哪里

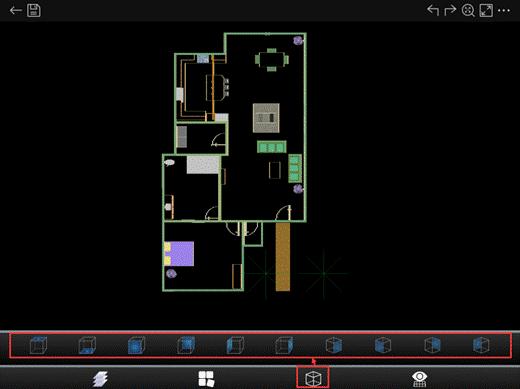

点击“视角”功能，会出现十个不同方向视角，你可以选择任何一个视角查看，方便全方位浏览3D模型
1、打开cad看图王应用程序并导入CAD文件。
2、点击屏幕上方的“布局”按钮。
3、在弹出的菜单中选择要查看的布局。
4、点击“确定”按钮以确认选择。
5、您现在可以浏览所选布局的内容了。
1、在手机中打开【浩辰CAD看图王】APP，点击图之后，在“图层”栏目中点击“新建图层”启动新建图层命令。如下图所示：
2、新建图层后可根据需要，指定图层名称和修改图层颜色后，点击确定即可完成图层的新建。如下图所示：
3、再点击“图层列表”功能，找到新建的图层，点击图层前的按钮，将其置为当前，然后再进行任意CAD绘图操作，都可以看出是在新建图层内设置。如下图所示：
1、CAD多段线绘制步骤
打开浩辰CAD看图王APP，点击多线段功能，先在屏幕上点击起点位置，然后点击第二点，此时就可以输入长度、角度数值来修改绘制的线段。然后可以重复上面的操作，不断绘制各段线段。如下图所示：
CAD多线段功能不仅可以绘制连续的直线，还可以绘制多线段圆弧，，在绘制一些复杂图形时合理运用好该功能可以起到很大帮助。
2、CAD多线段圆弧绘制步骤
在绘制CAD多线段的过程中，如果需要绘制成圆弧，可以点击右上方圆弧按钮，就切换到绘制圆弧状态，再点击圆弧的终点，就可以完成圆弧绘制。需要改成直线，点击右上方直线按钮即可。如下图所示：
3、CAD多线段编辑步骤
打开浩辰CAD看图王APP后点击选中图纸中的CAD多线段，下方会弹出编辑工具条，里面有删除、移动、镜像、颜色等功能，点击对应的功能即可对选择的多线段进行编辑。如下图所示：
在浩辰CAD看图王手机版中修改CAD文字时发现无法修改的话，可以检查一下是不是忘记将看图模式切换至【高级制图】模式。
修改文字等功能是在【高级制图】模式下进行的。
【极速看图】模式只能修改批注的文字。具体操作步骤如下：
1、在浩辰CAD看图王手机版中打开图纸文件
2、将其看图模式切换为【高级制图】(一定要切换)
3、点击图纸中需要修改的CAD文字，软件下方工具栏会出现【修改文字】、【删除】等图标
4、点击选择相应的操作即可。
v5.16.0版本
1、新增：支持使用水印相机拍照；
2、新增：支持插入视频批注；
3、修复已知问题。
