CAD快速看图手机版app是一款帮助大家提升办公效率的实用软件,支持用户在手机上查看和编辑修改cad文件,各种图纸一目了然,支持放大缩小查看细节,还有详细的尺码标注,让用户可以按照cad图纸进行制作还原。
CAD快速看图手机版是一款专门用于查看和编辑CAD图纸的应用程序。这款软件能够让你在手机上轻松浏览、编辑和分享CAD图纸,无论你身处何地,都能随时进行查看和编辑。CAD快速看图手机版是一款功能强大、操作简便的CAD图纸查看和编辑应用程序。无论你是建筑师、工程师还是设计师,这款软件都能让你更加高效地查看和编辑CAD图纸,提高你的工作效率。
1.下载软件,打开图纸,选择面积功能(以柱子为例)
2.运用软件里面的鼠标精准捕捉柱子的4个点,完成闭合后选择右下角的“测面积”
3.输入柱子的各项数据然后后点“计算”,就能看到底面积.侧面积.底面+侧面3种组合面积
4.如果柱子只有两个面需要支模计算,可以点击取消不需要的两个面的线条,就能计算出单独两个面的侧面积
1.下载并且打开app,在首页中选择你要测量的图纸
2.然后将图纸放大,并在下方功能中的测量工具内点击长度
3.在需要测量的两边分别点上一点后就可以测量出长度
1、快速启动,闪电般的启动速度让你随时随地快速打开CAD图纸。
2、界面简洁,无任何广告干扰,让你专注于CAD图纸的查看和编辑。

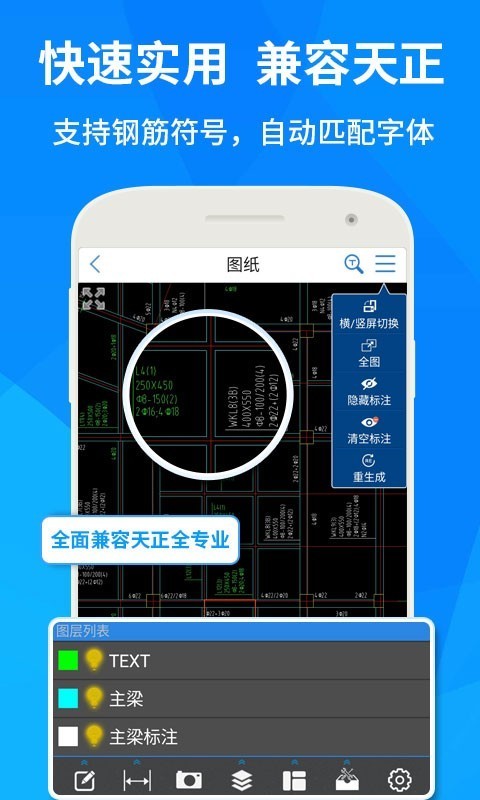

3、兼容性强,支持各种版本的CAD图纸,包括AutoCAD、天正建筑、天正给排水、天正暖通等。
4、提供多种测量工具,包括长度、面积、角度等测量功能,让你能够精准地测量图纸中的元素。
5、内置云盘功能,轻松上传和下载CAD图纸,让你随时随地与同事或客户共享和讨论图纸。
6、提供专业团队支持,让你在使用过程中无后顾之忧。

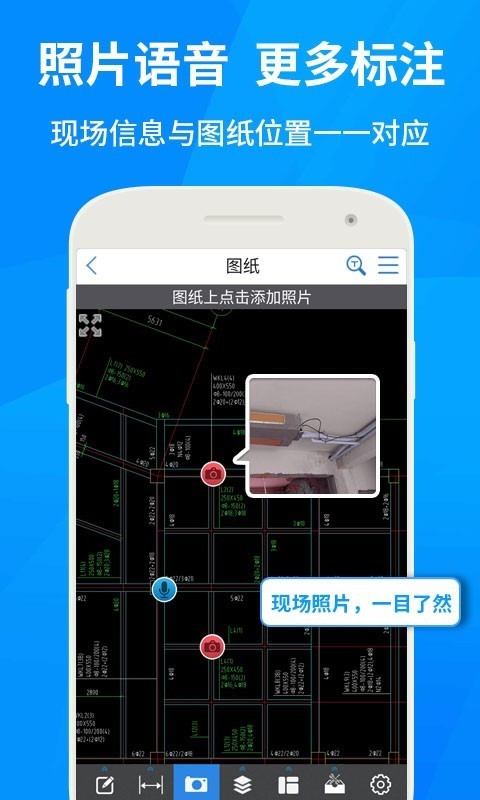

7、功能强大,包括水印相机拍照、随意标注、云线、引线、编号文字、提取文字、异形面积、重生成等功能。
8、支持打开PDF文件,并且可以将PDF文件转换为CAD文件,同时支持CAD转PDF,方便你在手机上直接打印图纸。
一、使用命令行
在CAD软件中,使用命令行输入“area”命令,然后选择要测量的图形,软件会自动计算出图形的面积大小并在命令行中显示出来。这种方法适用于熟悉命令行操作的用户,可以快速而准确地测量面积,但需要一定的操作经验。
二、使用测量工具栏
在CAD软件中,可以通过测量工具栏中的“面积”工具来测量图形的面积大小。首先点击“测量工具栏”,然后选择“面积”工具,接着在CAD图形中选择要测量的区域,软件会自动计算出图形的面积大小并在测量工具栏中显示出来。这种方法相对于命令行更加直观易用,适用于不熟悉命令行操作的用户。
1. 使用缩放和平移工具:缩放工具可以让你快速放大或缩小图纸,以便更详细地查看细节或更全面地查看整体布局。平移工具则可以让你在图纸上移动,以便查看不同的部分。
2. 利用图层管理:CAD软件通常都提供图层管理功能,你可以根据不同的需要,将不同类型的图形放在不同的图层上。在看图时,你可以通过关闭或打开不同的图层,来专注于你需要看的部分。
3. 利用视图工具:CAD软件通常提供多种视图工具,例如俯视图、前视图、侧视图等。这些视图工具可以让你从不同的角度查看图纸。
4. 创建块和参照:在CAD中,你可以创建块和参照,以便在图纸中重复使用相同的图形。在看图时,你可以通过查找块或参照,来快速定位到你需要的图形。
一、 在线一键识图
让你不用再手动测量图纸,只需上传图纸,BOM助手就可以自动识别图纸并进行测量,让你在装配式算量的过程中事半功倍。
①进入CAD快速看图:选择BOM算量报价
②新建项目,上传图纸,进入图纸识别
二、 识别各类构件的信息
选择对应构件选项,框选构件详图即可快速获取图纸信息和物料数量
三、 一键导出BOM算量清单
BOM算量助手根据自动识别的构件信息和图纸尺寸进行计算,生成精准的BOM清单。
1.使用CAD快速看图
这个CAD看图工具可以帮助我们快速测量长度,还可以查看图纸并进行批注和修改。具体操作如下:
打开CAD看图工具的主页面,点击CAD看图功能。
将需要测量的CAD文件选择并打开。
点击底部的测长度选项功能,根据步骤进行测量,即可显示长度。
2.使用测量工具
CAD软件中的测量工具可以帮助我们快速准确地测量长度。具体操作如下:
打开CAD软件并选择测量工具。
在CAD软件中选择你要测量的对象。
在CAD软件中,你将看到对象的长度。如果你需要更精确的结果,可以在命令行中输入“DIST”并选择对象,CAD软件将显示更准确的长度值。
3.使用坐标轴
CAD软件中的坐标轴可以帮助我们确定对象的位置和长度。具体操作如下:
打开CAD软件并选择坐标轴工具。
在CAD软件中选择你要测量的对象。
在CAD软件中,你将看到对象的坐标和长度。你可以使用这些信息来确定对象的位置和长度。
需要网络放心下载免谷歌商店
手机上也能查看编辑CAD
